Konvansiyonel Yangın Alarm Sistemi : Tam Rehber

Konvansiyonel yangın alarm sistemi, genellikle küçük ve orta ölçekli binalarda kullanılan, temel yangın koruma çözümlerinden biridir. Bu sistemler, belirli bölgelere veya bölgelere bağlı dedektörlerin ve manuel çağrı noktalarının kullanıldığı basit ve maliyet etkili çözümlerdir. Temel amacı, bir yangın durumu algılandığında hızlı bir uyarı sağlamak ve binadaki insanların güvenli bir şekilde tahliye edilmesini sağlamaktır.

Güvenlik ve acil durum önlemleri, günümüzde her zamankinden daha fazla önem taşıyor. Yangınlar, özellikle binalarda ve tesislerde ciddi tehlikeler oluşturabilir ve ciddi hasarlara yol açabilir. Bu nedenle, yangın güvenliği sistemleri hayati bir rol oynar. Konvansiyonel yangın alarm sistemleri de bu amaçla kullanılan etkili araçlardan biridir.

Yangın alarm sistemlerinden birisi olan, konvansiyonel yangın alarm sistemleri, binalarda erken uyarı sağlamak ve yangın durumunda hızlı müdahaleyi kolaylaştırmak için tasarlanmıştır. Temel olarak, bu sistemler belirli bölgelere ayrılmış sensör ve detektörlerden oluşur. Her bir bölge, bir veya birkaç dedektörle izlenir ve bir merkezi kontrol paneli tarafından yönetilir.

Konvansiyonel Yangın Alarm Sistemi Nedir

Konvansiyonel yangın alarm sistemi, basitliği ve etkinliği nedeniyle birçok küçük ve orta ölçekli işletme veya binada tercih edilmektedir. Bu sistemler, yangınların erken teşhisi ve hızlı müdahalesi ile ciddi felaketleri engellemede önemli bir rol oynar. Yangın güvenliği konusundaki bu temel adım, yaşamları ve mülkiyeti korumak için vazgeçilmez bir önlemdir.

Konvansiyonel yangın alarm sistemleri, uygun maliyetli ve küçük ölçekli uygulamalarda etkili bir yangın güvenliği çözümü sunar. Ancak daha büyük ve karmaşık tesisler için daha gelişmiş ve özelleştirilebilir sistemler tercih edilebilir. Yangın güvenliği, her zaman öncelikli bir konu olduğundan, en iyi çözümü seçerken ihtiyaçları ve bütçeyi dikkate almak önemlidir.

Konvansiyonel Yangın Alarm Sistemi Bileşenleri

Konvansiyonel yangın alarm sistemleri genellikle temel bileşenlerden oluşur. İşte bu bileşenlerin ana hatlarıyla açıklamaları:

1. Dedektörler: Duman, ısı veya alev gibi yangın belirtilerini algılayan cihazlardır. Bu dedektörler, tehlike anında alarmı tetiklemek için kullanılır.
2. Bölge Kontrol Panelleri: Binanın farklı bölgelerini temsil eden kontrol panelleridir. Her bir bölgeye ait dedektörler, bu panellerle bağlantılıdır. Paneller, dedektörlerden gelen sinyalleri işler ve gerektiğinde alarmı tetikler.
3. Uyarı Cihazları: Alarm durumunda insanların uyarılması için kullanılırlar. Bu cihazlar arasında sesli alarmlar (sirenler), görsel uyarılar (ışıklar) ve bazen titreşimli uyarıcılar bulunabilir.
4. Manuel Tetikleyiciler: Yangın tehlikesi tespit edildiğinde manuel olarak alarmı tetiklemek için kullanılan düğmelerdir. Acil durumlar için insan müdahalesini sağlar.
5. Güç Kaynağı: Sistemin çalışması için gereken elektrik enerjisini sağlar. Sistem genellikle yerel elektrik gücüne sahip olsa da, güç kesintileri sırasında devreye giren yedek güç kaynakları da kullanılabilir.
6. Kablo ve Bağlantılar: Dedektörlerin, kontrol panellerinin ve diğer bileşenlerin arasındaki iletişimi sağlamak için kullanılan kablolar ve bağlantılar bulunur.
7. Kontrol Paneli Göstergeleri: Yangın durumunu belirten LED ışıkları veya diğer göstergeler, kontrol panelinin durumunu anlamak için kullanılır.
8. Yedekleme Sistemi: Güç kesintileri sırasında sistemin çalışmasını sürdürebilmek için yedekleme bataryaları veya jeneratörler gibi sistemler bulunabilir.
9. İzleme ve Bakım Araçları: Sistem sağlığını izlemek ve düzenli bakım yapmak için kullanılan cihazlar ve yazılımlar bulunabilir. Bu, sistem performansını ve güvenilirliğini sağlamak için önemlidir.

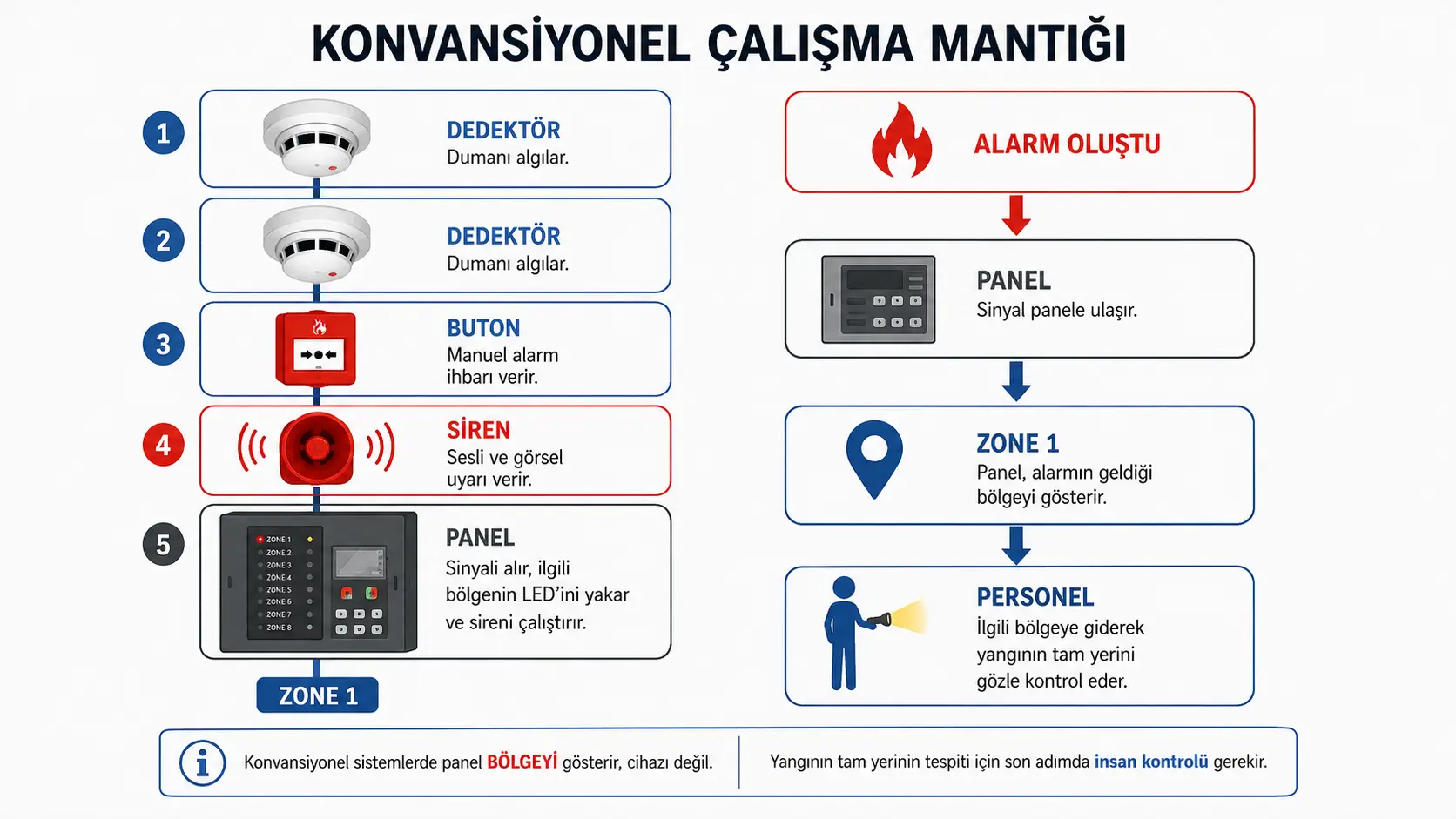

Konvansiyonel Yangın Alarm Sistemleri Nasıl Çalışır?

Konvansiyonel Yangın Alarm Sitemlerinde her bölüm bir zondur. Binalarda ve konutlarda her kat bir zondur ve her kat ayrı ayrı kontrol edilir. Bu sistemlerde bir hat üzerine dedektör ve butonlar bağlanmıştır.

Dedektörler, duman, ısı veya alev gibi yangın belirtilerini algılar. Her bir dedektör belirli bir bölgeyi denetler ve olası yangın belirtilerini tespit ederken, bu bilgi merkezi kontrol paneline iletilir. Eğer bir konvansiyonel dedektörden yangın belirtisi alınırsa, kontrol paneli hemen alarm verir. Bu alarm, sesli sirenler, ışıklar veya hatta diğer iletişim cihazları aracılığıyla yapılabilir.

Konvensiyonel yangın alarm sistemleri Bağlantı şeması

Konvensiyonel yangın alarm sistemleri için bağlantı şeması şu şekildedir.

Konvansiyonel Yangın Alarm Sistemi Avantajları

Konvansiyonel yangın alarm sistemleri, genellikle daha düşük maliyetlidir. Bu, küçük ölçekli işletmeler, dükkanlar veya bütçe sınırlamaları olan mekanlar için tercih edilebilir bir seçenektir. Bu sistemler, basit bir devre yapısına sahiptir. Bu, kurulumun daha hızlı ve daha kolay gerçekleşmesini sağlar.

Bir konvansiyonel yangın alarm sistemi, tek bir yangın bölgesini işaret eder. Ancak, bu bölge içinde birden fazla detektör ve alarm noktası olabilir. Bu nedenle, geniş bir alanda kapsama sağlayabilirler. Konvansiyonel sistemler, basit tasarımları nedeniyle daha az karmaşıklığa sahiptir. Bu da sistemlerin daha dayanıklı olmasına yardımcı olabilir.

İlginizi Çekebilir : Kablosuz Yangın Algılama Sistemleri

Konvansiyonel Yangın Alarm Sistemi Sınırlamaları

Konvansiyonel sistemler, yangını daha genel bir bölgeye işaret ederler ve hangi detektörün alarm verdiğini belirlemek zordur. Bu da yanlış alarmlara ve gecikmiş tepkilere neden olabilir. Bu sistemler, yangın yerini daha spesifik olarak belirleme yeteneğine sahip değildir. Bu, büyük binalarda veya karmaşık yapılar içinde yangını hızlı bir şekilde tespit etmeyi zorlaştırabilir.

Konvansiyonel sistemlerde bir arıza veya problem olduğunda, sorunun kaynağını belirlemek daha fazla zaman alabilir. Bu, onarımların ve bakımın daha uzun sürebileceği anlamına gelir. Konvansiyonel sistemler, modern yangın alarm teknolojilerinin sunabileceği gelişmiş özelliklere sahip değildir. Örneğin, uzaktan izleme veya daha karmaşık alarm senaryoları gibi özellikler sınırlı olabilir.

Konvansiyonel yangın alarm sistemleri, düşük maliyetleri ve basit tasarımlarıyla bazı mekanlar için uygun bir seçenek olabilir. Ancak, daha büyük ve karmaşık yapılarda, daha hassas ve özellikli sistemlerin tercih edilmesi daha akıllıca olabilir. Yangın güvenliği her zaman öncelikli olduğundan, mekana ve ihtiyaca en uygun alarm sistemi seçiminin yapılması önemlidir.

Konvansiyonel sistemin başlıca sınırlamaları şunlardır:

• Cihaz bazında tespit yok: Panel yalnızca bölgeyi gösterir; hangi dedektörün alarm verdiği bilinmez, yangın yeri gözle aranır.
• Kablo arızası bölgeyi etkiler: Bir hattaki kopma, o bölgenin tamamını devre dışı bırakabilir.
• Büyük binalarda yönetimi zor: Bölüm sayısı arttıkça yangın kaynağını bulmak zaman alır.
• Genişleme sınırlı: Yeni bölge eklemek panel kapasitesiyle sınırlıdır; büyümeye açık yapılar için elverişsizdir.

Bu sınırlamalar konvansiyonel sistemi kötü yapmaz; yalnızca doğru kullanım alanını belirler. Küçük ve az bölümlü yapılarda bu sınırlamalar pratikte sorun oluşturmaz.

Konvansiyonel Sistem Hangi Binaya Uygun?

Konvansiyonel sistem ‘ucuz olan’ değil, ‘belirli koşullarda yeterli olan’ çözümdür. Karar ölçütü, alarm geldiğinde yangının yerini ne kadar hızlı bulabileceğinizdir.

Konvansiyonel Genellikle Yeterlidir

• Küçük ve az bölümlü yapılar (küçük ofis, dükkan, atölye)
• Geniş ve açık görüşlü tek katlı mekanlar
• Alarm gelince ilgili bölgenin gözle hızlı taranabildiği yerler
• Sistemi tanıyan sürekli personelin bulunduğu binalar

Adresli Sistem Daha Uygundur

• Çok sayıda kapalı oda (otel, yurt, hastane, okul, iş merkezi)
• Çok katlı, bölümler arası geçişi uzun binalar
• Cihaz bazında arıza/kirlenme takibi gerektiren yapılar

Adresli sistemin ayrıntıları için:

• Adresli Yangın Algılama Sistemleri

Hangi Yapıda Konvansiyonel, Hangisinde Adresli?

Aşağıdaki tablo, yapı türüne göre hangi sistemin uygun olduğunu özetler:

Genel kural: Küçük, az bölümlü ve geniş görüşlü yapılarda konvansiyonel sistem yeterlidir. Çok sayıda kapalı oda bulunan, çok katlı veya cihaz bazında takip gerektiren yapılarda adresli sistem tercih edilir. Sınırdaki yapılar (örneğin orta ölçekli fabrika) için doğru seçim keşif sonrası netleşir.

• Adresli Yangın Algılama Sistemleri

Konvansiyonel ve Adreslenebilir Yangın Algılama Sistemleri Arasındaki Farklar Nelerdir?

Yangın algılama sistemleri, modern binalarda güvenliği sağlamanın önemli bir parçasıdır. Yangın durumlarını erken tespit etmek ve hızlı bir şekilde müdahale etmek, can ve mal kayıplarını minimize etmek açısından kritik bir rol oynar. İki yaygın yangın algılama sistemi türü, konvansiyonel yangın algılama sistemleri ve adreslenebilir yangın algılama sistemleridir. Her iki sistem de benzersiz avantajlar sunar, ancak farklı çalışma prensipleri ve özelliklere sahiptir.

Konvansiyonel Yangın Algılama Sistemleri

Konvansiyonel yangın algılama sistemleri, daha eski teknolojiye sahip olan ve genellikle daha küçük ve daha az karmaşık yapılar için tercih edilen bir sistem türüdür. Bu sistemler, bir binanın farklı bölgelerine bağlı olan genellikle sabit konumlu dedektörler kullanır. Her bölgeye genellikle birkaç dedektör bağlanır ve bu dedektörler, o bölgedeki yangın durumunu tespit eder. Ancak, konvansiyonel sistemler genellikle yangının hangi dedektörden geldiğini belirlemekte zorlanır ve bu da tespit hassasiyetini azaltabilir.

Adreslenebilir Yangın Algılama Sistemleri

Adresli yangın alarm sistemleri, daha modern ve karmaşık yapılar için daha uygun bir seçenektir. Bu sistemlerde, her bir dedektör veya cihaz tek tek “adreslenir”, yani benzersiz bir kimlik numarası atanır. Bu sayede, sistem yangın veya arıza durumunda hangi cihazın tetiklendiğini hızla belirleyebilir. Bu tür sistemler, büyük binalar veya kompleks tesisler için daha uygundur çünkü hangi alanın etkilendiğini belirlemek daha kolaydır. Adreslenebilir sistemler aynı zamanda daha fazla tespit hassasiyeti sunar.

İki Sistem Arasındaki Farklar ve Avantajlar

Adreslenebilir sistemler, yangın veya arıza durumlarını daha kesin bir şekilde belirleme konusunda üstün bir tespit hassasiyeti sunar. Konvansiyonel sistemler ise daha genel bölgelerde yangın tespiti yapar. Konvansiyonel sistemler daha basit ve genellikle daha küçük yapılarda tercih edilirken, adreslenebilir sistemler büyük ve karmaşık yapılar için daha uygundur.

Adreslenebilir sistemler, hangi cihazın tetiklendiğini hızla belirleyebildiği için acil müdahaleyi hızlandırabilir. Konvansiyonel sistemlerde bu süreç daha fazla zaman alabilir. Konvansiyonel sistemler genellikle daha ekonomiktir, ancak büyük ve karmaşık bir yapı için gereken dedektör sayısı arttıkça maliyet avantajı azalabilir.

Konvansiyonel ve adreslenebilir yangın algılama sistemleri, farklı ihtiyaçlara ve yapı tiplerine göre tercih edilebilir. Konvansiyonel sistemler daha basit ve uygun maliyetli bir seçenek sunarken, adreslenebilir sistemler daha hassas tespit ve hızlı müdahale sağlar. Hangi sistemin kullanılacağı, yapının büyüklüğü, karmaşıklığı ve güvenlik gereksinimlerine bağlı olarak belirlenmelidir.

Konvansiyonel Yangın Alarm Sistemi Nasıl Projelendirilir ve Kurulur?

Konvansiyonel bir yangın alarm sistemi, rastgele değil; belirli bir mühendislik sürecine göre projelendirilir ve kurulur. Bu süreç, sistemin gerçek bir yangında doğru çalışmasını belirler. Ana adımlar şöyledir:

1. Risk analizi ve ihtiyaç belirleme: Binanın kullanım amacı, yangın yükü ve riskli bölgeleri belirlenir.
2. Yönetmelik ve standart incelemesi: Binaların Yangından Korunması Hakkında Yönetmelik ve ilgili standartlara göre gereklilikler çıkarılır.
3. Bölge (zone) oluşturma: Bina, kurallara uygun yangın bölgelerine ayrılır.
4. Dedektör yerlerinin belirlenmesi: Tavan yüksekliği ve ortam koşullarına göre dedektör konumları ve sayısı hesaplanır.
5. Buton yerlerinin belirlenmesi: Kaçış yolları ve çıkışlara, ulaşım mesafesi kuralına göre ihbar butonları yerleştirilir.
6. Siren ve flaşör yerlerinin belirlenmesi: Tüm bina bölümlerinde duyulacak ve görülecek şekilde uyarı cihazları konumlandırılır.
7. Panel seçimi: Bölge sayısına göre uygun kapasitede (örneğin 4 veya 8 bölgeli) konvansiyonel panel seçilir.
8. Kablo ve akü hesapları: Hat uzunluğu, gerilim düşümü ve yedek besleme süresi hesaplanır.
9. Kablolama ve montaj: Cihazlar ve panel monte edilir, hatlar çekilir.
10. Test ve devreye alma: Her dedektör, buton ve siren test edilir; sistem çalışır halde teslim edilir.

Bu adımların her birinin teknik detayı (dedektör yerleşim mesafeleri, akü kapasitesi ve gerilim düşümü hesapları, resmi onay süreci) ayrı bir mühendislik konusudur. Ayrıntılı proje süreci için:

• Ayrıntılı proje süreci → Yangın Alarm Sistemi Nasıl Projelendirilir?

Konvansiyonel sistemde kullanılan dedektörlerin tipleri (optik duman, ısı), çalışma prensibi ve seçim kriterleri ayrı bir konudur. Sisteme uygun dedektör seçimi hakkında ayrıntılı bilgi için:

• Konvansiyonel Duman Dedektörü — tipler, çalışma ve seçim

Konvansiyonel Sistemlerde Hangi Standartlar Esas Alınır?

Konvansiyonel yangın alarm sistemleri gelişigüzel kurulamaz; ulusal yönetmelik ve uluslararası standartlara uygun olmak zorundadır. Türkiye’de esas alınan başlıca düzenlemeler şunlardır:

• Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY): Hangi binalarda yangın algılama sisteminin zorunlu olduğunu, bölgeleme ve tasarım esaslarını belirler.
• TS CEN/TS 54-14: Yangın algılama ve alarm sistemlerinin planlama, tasarım, montaj, devreye alma, kullanım ve bakımına ilişkin uygulama kurallarını içerir.
• EN 54 serisi: Sistem bileşenlerinin (panel, dedektör, buton, siren) uyması gereken ürün standartlarıdır. Örneğin paneller EN 54-2/-4, optik dedektörler EN 54-7, ısı dedektörleri EN 54-5, butonlar EN 54-11 standardına göre üretilir.

Standartlara uygunluk yalnızca teknik bir gereklilik değildir; itfaiye denetimi, yapı ruhsatı ve sigorta süreçlerinde de aranan bir koşuldur.

Konvansiyonel Yangın Alarm Paneli Nasıl Çalışır?

Konvansiyonel yangın alarm paneli, sistemin beynidir. Bölge hatlarından gelen sinyalleri değerlendirir ve durumu ön yüzündeki göstergelerle operatöre bildirir. Paneller genellikle bölge (zone) sayısına göre adlandırılır: 2 bölgeli, 4 bölgeli (4 zone), 8 bölgeli (8 zone) gibi. Bölge sayısı, binanın kaç ayrı yangın bölgesine ayrıldığına göre seçilir.

Panel ön yüzünde bulunan başlıca göstergeler ve işlevleri:

• Alarm (Fire) LED: Bir bölgeden yangın sinyali geldiğinde yanar ve ilgili bölgeyi gösterir.
• Arıza (Fault) LED: Hat kopması, kısa devre, akü zayıflığı gibi bir arıza olduğunda yanar.
• Reset (Sıfırlama): Alarm veya arıza giderildikten sonra sistemi normal duruma döndürür.
• Silence / Susturma: Çalan sirenleri geçici olarak susturur; alarm durumu devam eder.
• Buzzer (Panel içi ikaz): Panelin kendi sesli uyarısı; alarm ve arıza durumunda operatörü uyarır.
• Besleme (Power) LED: Sistemin şebeke ve akü beslemesinin normal olduğunu gösterir.

Bu göstergeler sayesinde görevli personel, sahaya gitmeden panele bakarak sistemin durumunu ve hangi bölgede sorun olduğunu anlayabilir.

Bölge (Zone) Kuralları ve Sistem Sınırları

Konvansiyonel bir sistemin performansı, bölgelerin (zone) doğru kurgulanmasına bağlıdır. Panel yalnızca bölge bilgisi verdiği için, bölgelerin nasıl belirlendiği kritik önem taşır. Projelendirmede uyulan başlıca kurallar şunlardır:

Bu kurallar aynı zamanda konvansiyonel sistemin sınırını da açıklar: bina büyüdükçe gereken bölge sayısı ve panel kapasitesi artar; belirli bir ölçekten sonra adresli sistem hem teknik hem ekonomik olarak daha mantıklı hale gelir.

Kablolama ve Hat Sonu Direnci (EOL)

Konvansiyonel sistemde her bölge hattı panelden çıkar, o bölgedeki tüm dedektör ve butonları dolaşır ve hattın en ucunda bir hat sonu direnci (EOL) ile sonlanır. Bu direnç kritik bir güvenlik işlevi görür:

• Görevi: Panel, hat üzerinden geçen küçük denetim akımını sürekli izler. Hatta kopma olursa akım kesilir ve panel arıza uyarısı verir.
• Olmazsa: EOL takılmazsa panel kopan bir hattı ‘sağlam’ zannedebilir; o bölgedeki dedektörler yangında sinyal gönderemez ama panel arıza da göstermez. Bu en tehlikeli sessiz arızadır.
• Kablo: Yangına dayanıklı, halojensiz kablo kullanılır; yangın hattı diğer tesisatla aynı kanaldan geçirilmez.

Bağlantı şemasının nasıl okunacağı ve çizileceği hakkında ayrıntı için:

• Yangın Alarm Sistemi Bağlantı Şeması — konvansiyonel ve adresli kablolama

Konvansiyonel Yangın Alarm Sistemi Bakımı Neden Önemlidir?

Konvansiyonel bir sistem kurulduktan sonra kendi haline bırakılamaz. Dedektörler zamanla tozlanır, aküler yıpranır ve hat bağlantıları gevşeyebilir. Bakım yapılmayan bir sistem, gerçek bir yangında sessiz kalabilir veya sürekli yanlış alarm üreterek güven kaybına yol açar. Ayrıca yangın algılama sistemlerinin düzenli bakımı mevzuat gereği zorunludur ve sorumluluk bina sahibindedir.

Konvansiyonel sistemde panel arızayı yalnızca bölge bazında gösterdiği için, yerinde yapılan periyodik bakımın önemi daha da artar. Bakım kapsamı, periyotları ve prosedürü için:

• Bina Yangın Alarm Bakım Sözleşmesi — kapsam, periyot ve süreç

İç link: Kurulum ve projelendirme süreci için →

• Yangın Alarm Sistemi Nasıl Projelendirilir?
• Bina Yangın Alarm Bakım Sözleşmesi

Sıkça Sorulan Sorular

Bir bölgeye kaç dedektör bağlanabilir?

Projelendirme esaslarına göre bir yangın bölgesine en fazla 20 algılayıcı bağlanır. Ayrıca bölge alanı 2.000 m²’yi aşmamalı ve bölge içinde yangın yerini bulmak için katedilecek mesafe 30 metreyi geçmemelidir.

Konvansiyonel yangın alarm sistemi fiyatı ne kadar?

Sabit fiyat yoktur; maliyet bölge sayısı, cihaz adedi, bina büyüklüğü ve marka tercihine göre değişir. Konvansiyonel sistemler adresliye göre genellikle daha ekonomiktir. Dijinet ücretsiz keşif sonrası projeye özel şeffaf teklif hazırlar.

Konvansiyonel sistem adresliye dönüştürülebilir mi?

Kablolama altyapısı ve bina yapısına bağlı olarak dönüşüm mümkündür. Bazı durumlarda adresleme modülleriyle kademeli geçiş yapılabilir. Doğru yöntem yerinde keşif sonrası belirlenir.

Konvansiyonel panel hangi dedektörün alarm verdiğini gösterir mi?

Hayır. Konvansiyonel panel yalnızca hangi bölgeden alarm geldiğini gösterir, tam cihazı belirtmez. Cihaz bazında tespit adresli sistemlerin özelliğidir.
