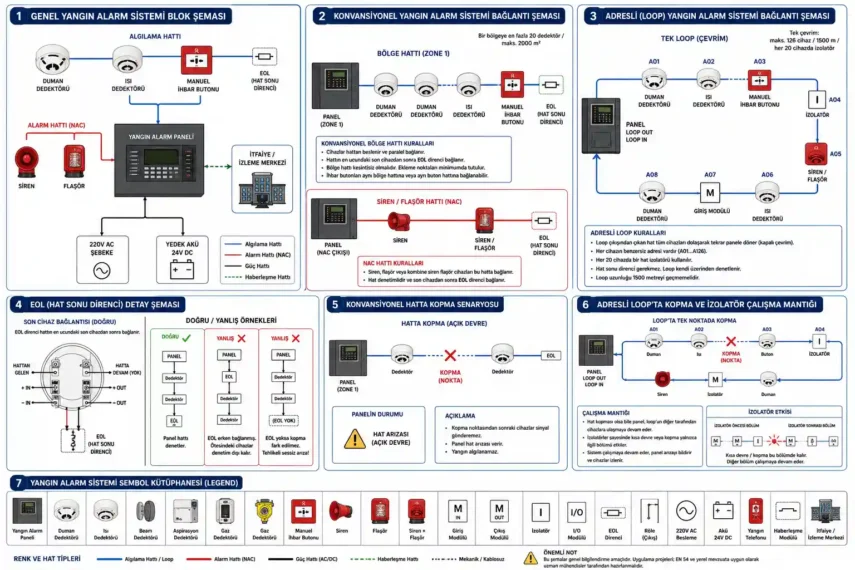

Yangın Alarm Sistemi Bağlantı Şeması

Yangın alarm sistemi bağlantı şeması, genellikle karmaşık bir yapıya sahiptir, çünkü bir dizi dedektör, panelden kontrol edilen sinyal hatları ve alarm veya ihbar butonları içerebilir. Yangın Algılama Sistemi Bağlantı Şeması, her bir bileşenin nasıl birbirine bağlandığını, veri ve güç iletimini ve sistem içindeki bilgi akışını gösterir. Bu şema, yangın algılama sistemini kuracak olan mühendislerin, teknisyenlerin veya yangın güvenliği profesyonellerinin sistem üzerinde çalışmalarına rehberlik eder.

Bu rehberde bağlantı şemasını yalnızca tanımlamıyor; nasıl okunacağını, konvansiyonel ve adresli sistemlerde kablolamanın nasıl farklılaştığını, hat sonu direncinin (EOL) neden kritik olduğunu ve doğru kablo seçimini adım adım ele alıyoruz. Amacımız, hem sahada çalışan teknisyene hem de sistemi yaptıracak karar vericiye net bir başvuru kaynağı sunmak.

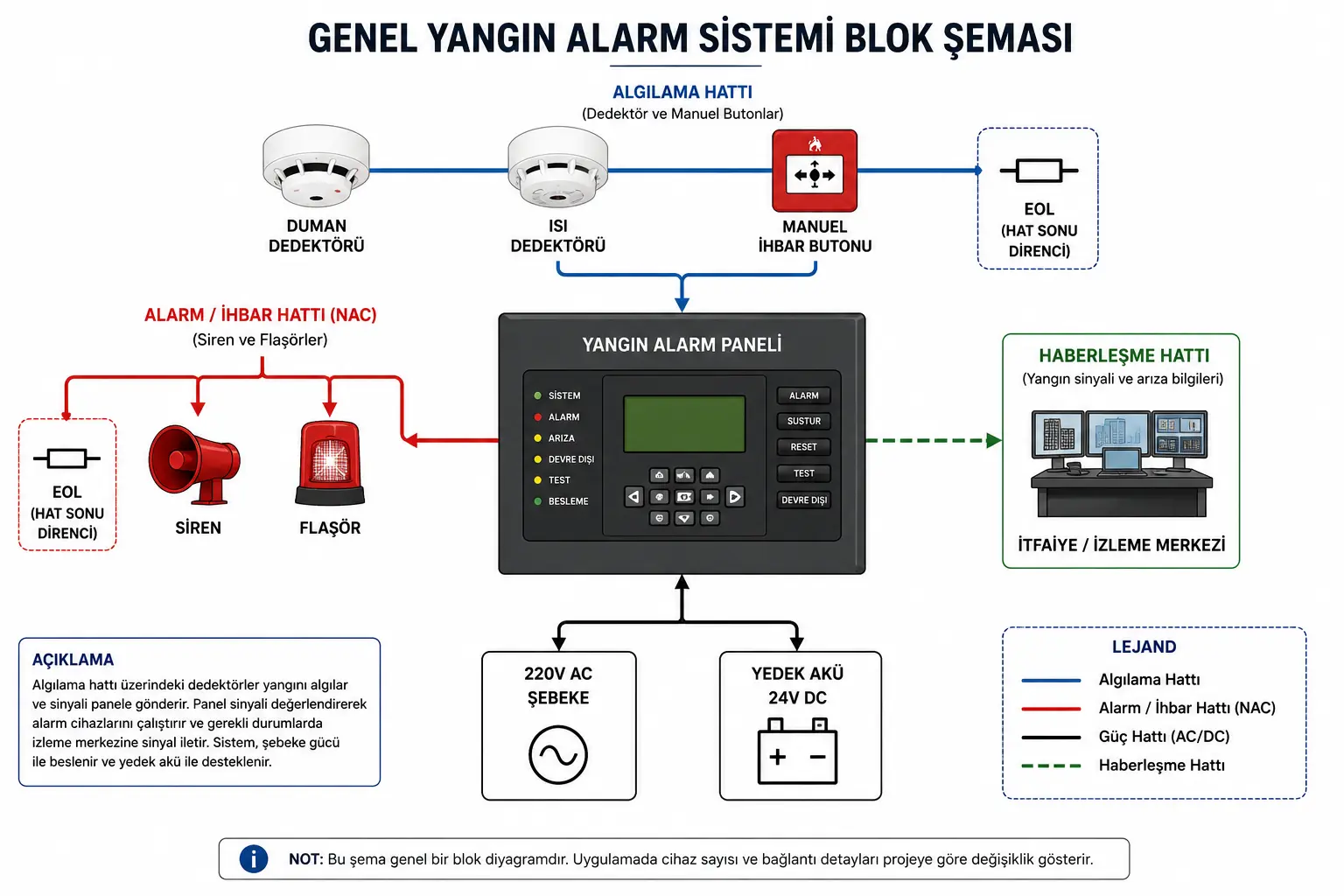

Yangın Alarm Sistemi Bağlantı Şemasının Temel Bileşenleri

 İşte genel bir yangın alarm sistemi bağlantı şemasının temel bileşenleri:

• Dedektör Bağlantıları: Duman dedektörleri, ısı dedektörleri ve alev dedektörleri gibi çeşitli dedektörlerin bağlantıları. Her dedektörün belirli bir alanı veya bölgeyi izlemesi.
• Yangın Algılama Panelleri Bağlantıları: Kontrol panelleri, dedektörlerden gelen sinyalleri alır ve değerlendirir. Panel, hangi bölgeden alarm sinyali aldığını belirler ve gerekli tepkiyi başlatır.
• İletişim Hatları Bağlantıları: Panelden dedektörlere ve diğer sistem bileşenlerine uzanan iletişim hatları. Bu hatlar, panelden gelen komutları dedektörlere ileterek veya dedektörlerden gelen sinyalleri panelden alarak iletişim sağlar.
• Alarm ve İhbar Sistemleri Bağlantıları: Sesli ve görsel alarm sistemleri, yangın durumu tespit edildiğinde kullanıcıları uyarır. İhbar butonları, kullanıcıların acil durumları manuel olarak bildirmesini sağlar.
• Güç Kaynağı Bağlantıları: Yangın algılama sistemlerinin sürekli olarak çalışabilmesi için gerekli olan güç kaynakları.
• Telefon Hatları veya Haberleşme Sistemleri Bağlantıları: Acil durum durumunda haberleşme amacıyla kullanılan telefon hatları veya diğer iletişim sistemleri.

Yangın Alarm Sistemi Bağlantı şeması, kullanılan marka ve modelin özelliklerine, projenin ölçeğine ve yangın güvenliği gereksinimlerine bağlı olarak değişiklik gösterebilir. Bu nedenle, spesifik bir projeye yönelik ayrıntılı bir bağlantı şeması genellikle proje tasarımının bir parçası olarak oluşturulur.

Bağlantı Şeması Nasıl Okunur? Semboller ve Hatlar

Bir yangın alarm şemasını okumak, önce sembolleri ve hat tiplerini tanımayı gerektirir. Şemalarda her cihaz standart bir sembolle, her bağlantı ise belirli bir hat tipiyle gösterilir. Aşağıdaki tablo en sık karşılaşılan sembolleri özetler:

Not: Semboller markadan markaya küçük farklılıklar gösterebilir; ancak mantık aynıdır. Bir şemayı okurken önce paneli bulun, sonra her hattı panelden başlayarak uca kadar takip edin.

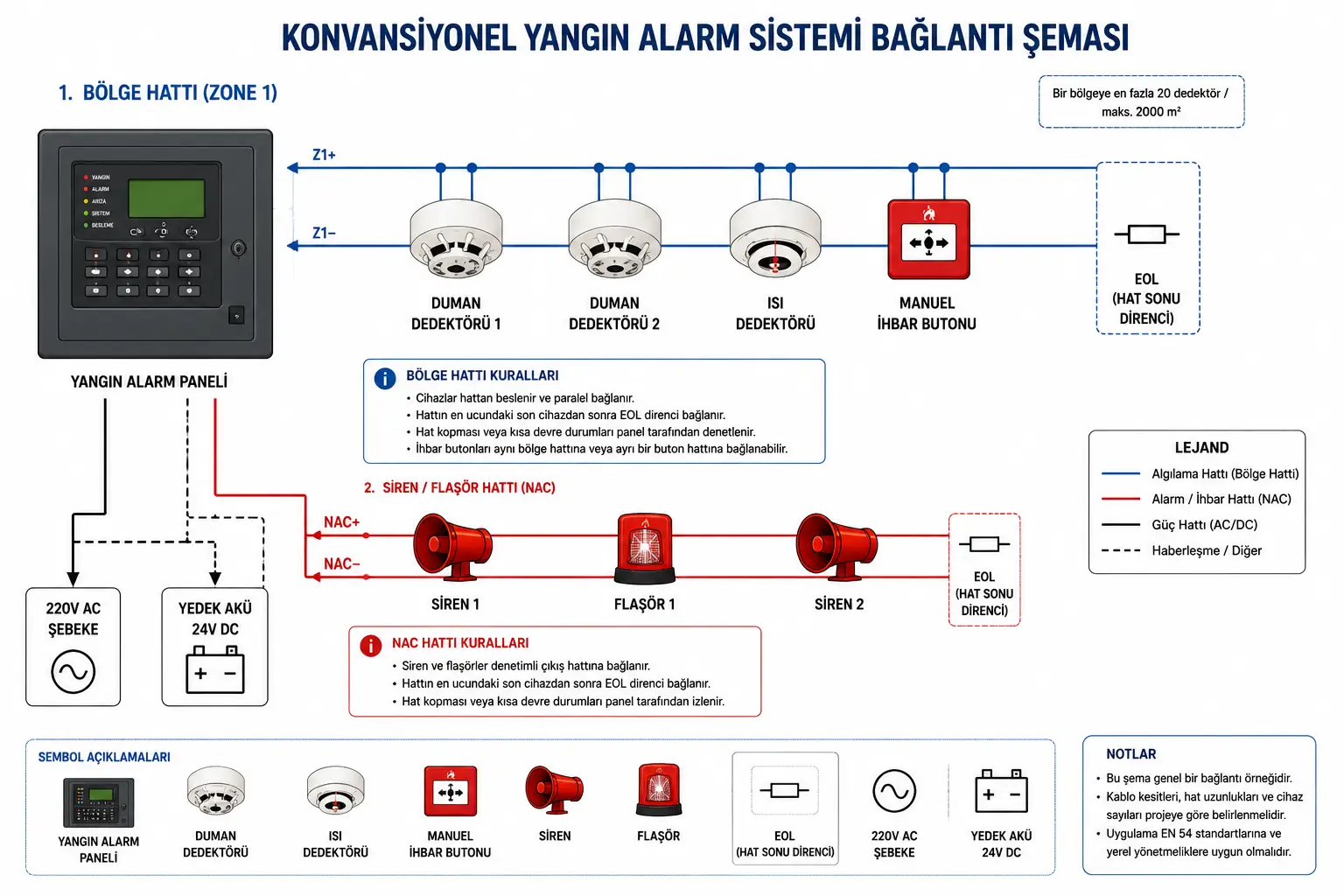

Konvansiyonel Sistem Bağlantı Şeması

Konvansiyonel sistemlerde cihazlar bölgelere (zone) ayrılır ve her bölge panele ayrı bir hatla bağlanır. Panel, alarmın hangi bölgeden geldiğini gösterir ancak tam cihazı belirtemez. Bağlantı mantığı şöyledir:

• Her bölge hattı panelden çıkar, o bölgedeki tüm dedektör ve butonları sırayla dolaşır.
• Cihazlar hatta paralel bağlanır; dedektörler duyarlı uçlarından birbirine zincirlenir.
• Hattın en ucundaki son cihazdan sonra bir hat sonu direnci (EOL) bağlanır.
• İhbar butonları da aynı bölge hattına veya ayrı bir buton hattına bağlanabilir.
• Siren/flaşör hattı genellikle ayrı bir denetimli çıkıştan beslenir ve o hattın da sonuna EOL konur.

Konvansiyonel sistemin kuralları (bölge başına cihaz sayısı, alan sınırı, kat kuralları) hakkında ayrıntılı bilgi için:

• Konvansiyonel Yangın Alarm Sistemi: Tam Rehber

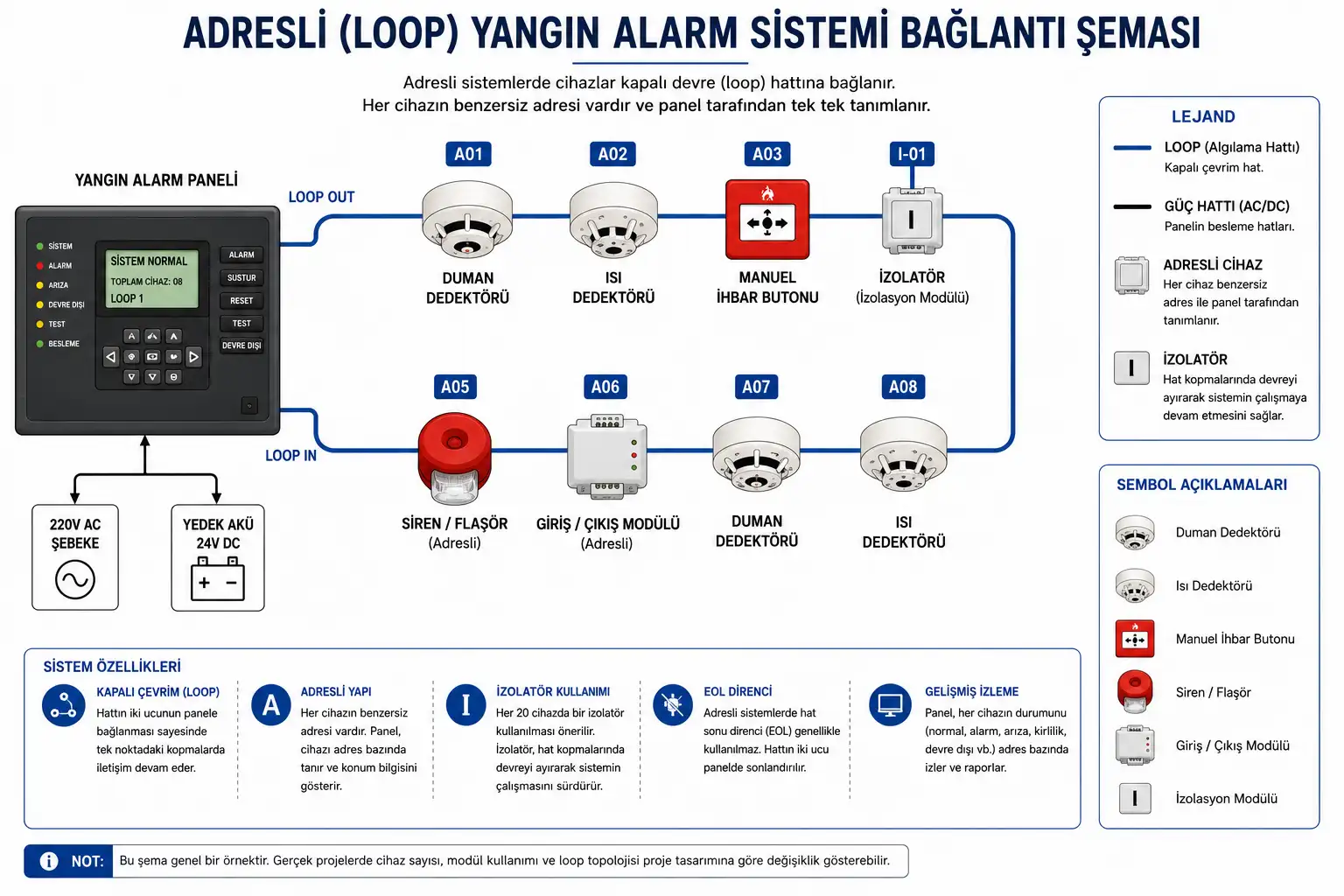

Adresli Sistem Bağlantı Şeması (Çevrim / Loop)

Adresli sistemlerde bağlantı mantığı tamamen farklıdır. Cihazlar bölge hatlarına değil, bir çevrim (loop) üzerine dizilir. Çevrim panelden çıkar, tüm cihazları tek tek dolaşır ve tekrar panele döner. Her cihazın benzersiz bir adresi olduğu için panel, alarmın tam olarak hangi cihazdan geldiğini bilir.

• Çevrim kablosu panelden çıkar, sıradaki her adresli cihaza uğrar ve panele geri döner (kapalı çevrim).
• Kapalı çevrim sayesinde kabloda tek noktada kopma olsa bile panel cihazlara iki yönden ulaşabilir.
• Her 20 cihazda bir hat izolatörü konur; böylece kısa devre tüm çevrimi değil yalnızca ilgili bölümü etkiler.
• Adresli sistemde genellikle hat sonu direnci gerekmez; çevrimin kendisi denetlenir.
• Bir çevrime en fazla 126 adresli cihaz bağlanır ve çevrim uzunluğu 1500 metreyi geçmemelidir.

Adresli sistemlerin çalışma mantığı ve özellikleri hakkında ayrıntı için:

• Adresli Yangın Algılama Sistemleri

Konvansiyonel ve Adresli Şema Arasındaki Fark

İki sistemin bağlantı şeması ilk bakışta ayırt edilebilir. Temel farklar:

Hat Sonu Direnci (EOL) Nedir, Neden Kritiktir?

Konvansiyonel şemalarda en çok yanlış anlaşılan ve en sık atlanan bileşen hat sonu direncidir (EOL — End of Line). Hattın en ucuna bağlanan bu direnç, hat üzerinden sürekli çok küçük bir denetim akımı geçmesini sağlar.

• Amacı: Panel, bu akımı sürekli izleyerek hattın sağlam olduğunu anlar. Akım kesilirse hatta kopma (açık devre) olduğunu tespit eder ve arıza uyarısı verir.
• Olmazsa ne olur: EOL takılmazsa veya yanlış değerde takılırsa, panel kopan bir hattı ‘sağlam’ zannedebilir. Bu durumda o hattaki dedektörler gerçek bir yangında sinyal gönderemez ama panel arıza da göstermez — en tehlikeli sessiz arıza budur.
• Değeri: EOL direncinin değeri panel üreticisi tarafından belirlenir (yaygın değerler farklılık gösterir). Şemada her denetimli hattın ucunda mutlaka gösterilir.
• Nereye konur: Hattın fiziksel olarak en son cihazına; ara bir noktaya değil. Yanlış konumlandırılan EOL, ötesindeki cihazları denetim dışı bırakır.

Yangın Alarm Kablosu Seçimi ve Çekim Kuralları

Bağlantı şemasının doğru uygulanması, doğru kablo seçimiyle başlar. Yangın alarm sistemlerinde gelişigüzel kablo kullanılamaz:

• Yangına dayanıklı, halojensiz (yangında zehirli gaz çıkarmayan) kablolar kullanılır.
• Gerektiğinde ekranlı (shielded) kablo tercih edilir; elektromanyetik parazitten korur.
• Yangın tesisatı kabloları, elektrik veya zayıf akım kablolarıyla aynı kanaldan geçirilmez.
• Boru/kanal içinde değilse diğer kablolardan yeterli mesafede tutulur.
• Kablo kesiti; hat uzunluğu ve cihaz sayısına göre gerilim düşümü hesabıyla belirlenir.
• Ekleme (buat) mümkün olduğunca azaltılır; konvansiyonel hatlarda cihazdan cihaza geçiş tercih edilir.

Kablo tipleri ve teknik özellikleri hakkında ayrıntılı bilgi için mevcut kablo içeriğimize bakabilirsiniz. Kesin kesit ve uzunluk hesapları ise projelendirmenin konusudur:

• Yangın Alarm Sistemi Nasıl Projelendirilir? (akü ve gerilim düşümü hesapları dahil)

Yangın Alarm Sistemi Bağlantı Şemalarını Kim Çizer?

Yangın alarm sistemi bağlantı şemalarını genellikle bu alanda uzmanlık sahibi olan yangın güvenliği sistemleri tasarımcıları veya mühendisleri çizer. Bu kişiler, yangın algılama sistemlerinin karmaşık bileşenlerini anlayan, tasarlayan ve konfigüre eden uzmanlardır. Ayrıca, yangın güvenliği standartlarına uygunluk, yerel yönetmeliklere uyumluluk ve en iyi uygulama prensiplerine göre tasarım yapma konularında bilgi sahibi olmalıdırlar.

Bağlantı şeması çizimi genellikle aşağıdaki profesyoneller tarafından yapılır:

• Yangın Güvenliği Mühendisleri: Yangın güvenliği mühendisleri, yangın algılama sistemlerini tasarlamak ve optimize etmek için gereken teknik bilgiye sahip olan profesyonellerdir. Yangın güvenliği eğitimi almış ve sektörde deneyime sahip olmuş mühendisler, bağlantı şemalarını oluşturabilirler.
• Yangın Güvenliği Sistemleri Tasarımcıları: Yangın güvenliği sistemleri tasarımcıları, belirli bir projenin ihtiyaçlarına uygun yangın algılama sistemlerini planlamak ve tasarlamakla görevlidirler. Bu kişiler genellikle yazılım, donanım ve sistem entegrasyonu konularında bilgi sahibidirler.
• Yangın Güvenliği Danışmanları: Yangın güvenliği danışmanları, müşterilere yangın güvenliği çözümleri konusunda tavsiyelerde bulunan ve projelerin gereksinimlerine uygun yangın algılama sistemleri tasarlayan profesyonellerdir.

Bağlantı şemaları, bir yangın algılama sistemi kurulumunun temel bir parçasıdır ve sistemin etkili bir şekilde çalışabilmesi için doğru bir şekilde tasarlanmalıdır. Uygun bir bağlantı şeması, sistemin düzgün bir şekilde kurulmasını ve bakımını yapılmasını sağlar.

Önemli olan nokta şudur: Bir bağlantı şeması, genel bir örnekten kopyalanamaz. Her bina; mimarisi, bölge yapısı, cihaz sayısı ve mevzuat gereklilikleriyle kendine özgüdür. Bu sayfadaki şemalar mantığı öğretmek içindir; uygulanacak gerçek proje şeması, keşif sonrası binaya özel çizilmelidir. Yanlış veya eksik bir şema, sistemin gerçek bir yangında çalışmamasına yol açabilir.

Dijinet Yangın Algılama Sistemleri

Dijinet olarak, yangın güvenliği konusunda eksiksiz ve profesyonel çözümler sunuyoruz. Sunduğumuz hizmetler arasında, müşterilerimize özel olarak tasarlanmış yangın algılama sistemleri sağlamanın yanı sıra, yangın şemalarının oluşturulması ve sistem kurulumu da bulunmaktadır. Uzman Kadromuz, müşterilerimizin ihtiyaçlarına yönelik en uygun çözümleri belirlemek üzere tecrübelerini ve uzmanlıklarını kullanmaktadır. Siemens yangın algılama sistemleri ve Teledata yangın algılama sistemleri ürünlerini kullanarak, yüksek kalite standartlarına uygun yangın algılama sistemleri sunuyoruz. Müşteri memnuniyetini ön planda tutarak, yangın güvenliği alanındaki ihtiyaçları eksiksiz ve etkili bir şekilde karşılamak için buradayız. Dijinet olarak, güvenilirlik, kalite ve uzmanlık ilkeleriyle, müşterilerimizi yangın güvenliği konusunda en iyi şekilde destekliyoruz.

Binanıza özel bağlantı şeması çizimi, projelendirme, kurulum ve devreye alma süreçlerinin tamamını tek elden yürütüyoruz. Sisteminizi kuran ekip, bakımını da sürdürür.

Yangın Alarm Sistemleri ürünlerimize ve hizmetlerimize göz atabilir; dilerseniz dijinetmarket üzerinde satın alabilirsiniz. Ürün detayları ve fiyatları hakkında bizimle iletişime geçebilirsiniz.

Sık Sorulan Sorular

Yangın alarm şemasında EOL direnci nedir?

EOL (hat sonu direnci), konvansiyonel bir bölge hattının en ucuna bağlanan ve panelin hattı sürekli denetlemesini sağlayan dirençtir. Sayesinde panel, hatta kopma olduğunda arıza uyarısı verir. Takılmazsa kopan bir hat fark edilmeyebilir.

Konvansiyonel ve adresli şema arasındaki fark nedir?

Konvansiyonel sistemde cihazlar düz bölge hatlarına paralel bağlanır ve hat sonuna EOL direnci konur. Adresli sistemde ise cihazlar kapalı bir çevrim (loop) üzerine adresli olarak dizilir, her 20 cihazda izolatör kullanılır ve genellikle EOL gerekmez.

Bir loop’a kaç cihaz bağlanır?

Bir adresli çevrime en fazla 126 cihaz bağlanır ve çevrim uzunluğu 1500 metreyi geçmemelidir. Kısa devre koruması için her 20 cihazda bir hat izolatörü kullanılır.

Yangın alarm sisteminde hangi kablo kullanılır?

Yangına dayanıklı, halojensiz ve gerektiğinde ekranlı kablolar kullanılır. Kablo, elektrik ve diğer zayıf akım hatlarından ayrı çekilir. Kesit; hat uzunluğu ve cihaz sayısına göre gerilim düşümü hesabıyla belirlenir.

Bağlantı şemasını kendim çizebilir miyim?

Bu sayfadaki şemalar mantığı öğretmek içindir. Gerçek uygulama şeması binaya özeldir; mimari, bölge yapısı, cihaz sayısı ve mevzuata göre uzman tarafından çizilmelidir. Yanlış şema, sistemin yangında çalışmamasına yol açabilir.
